Conducteur de protection du circuit CPC. Qu'est-ce qu'un CPC ?

1) CPC dans les installations électriques

Lorsque nous pensons au câblage électrique, il y a le conducteur de ligne (parfois appelé « le sous tension »), le conducteur neutre (qui est aussi un « conducteur sous tension ») et la terre. La terre est en fait le conducteur de protection du circuit et est responsable de l'élimination des courants de défaut électriques, du circuit électrique, de la fabrication d'un disjoncteur ou d'un RCD / GFL'appareil CI se déclenche et contribue dans une certaine mesure à prévenir les chocs électriques. Le CPC aide à réaliser la déconnexion automatique de l'alimentation en déclenchant ou en soufflant des dispositifs de protection en cas de défaut électrique.

Il devrait y avoir un CPC dans presque tous les circuits électriques modernes qui ont été câblés récemment. Conformément à la réglementation britannique sur le câblage BS7671 règlement 411.3.1.1, un CPC doit être exécuté sur chaque pointsi nécessaire ou non par l'équipement sur le circuit. Le CPC fait partie intégrante de la plupart des câblages britanniques utilisés pour le câblage fixe dans les maisons et autres propriétés, à quelques exceptions près.

2) Différence entre le CPC et la Terre

Le fil de terre ou conducteur de mise à la terre, est le fil responsable de la connexion de la borne de mise à la terre principale au moyen de mise à la terre. Le moyen de mise à la terre pourrait être la terre electrode (tige de terre, tapis de terre, etc.) pour l'installation ou les moyens de mise à la terre des fournisseurs. Les CPC de chaque circuit se connectent à la borne de terre principale et le conducteur de terre les relie ensuite à LA TERRE.

3) Couleur du CPC et de la Terre

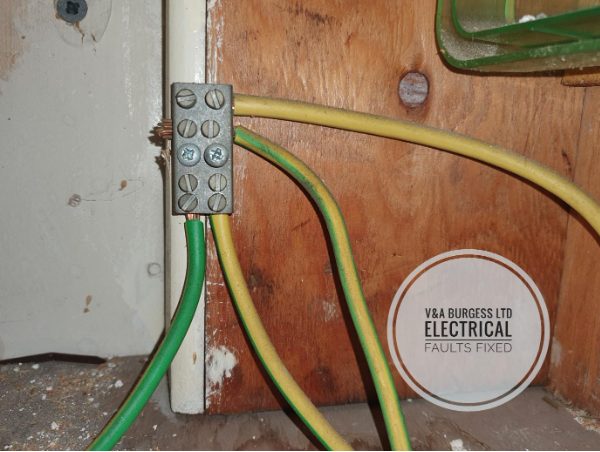

La couverture des câbles CPC et de terre dans les systèmes de câblage modernes doit être un mélange vert / jaune avec l'une des couleurs couvrant au moins 30% dela surface et au plus 70%. Les conducteurs nus doivent être gainés.

Dans les systèmes de câblage plus anciens, le CPC était souvent vert clair ou vert foncé seulement, mais cela a changé ces dernières années.

4) Réglementation régissant le CPC, sa taille et son installation

La réglementation au Royaume-Uni entourant l'utilisation et les INSla hauteur du CPC peut être trouvée dans les règlements de câblage IET BS7671. Lorsqu'un CPC fait partie intégrante d'un câble, comme c'est le cas pour le 6242y (communément appelé twin et terre dans l'industrie), sa taille a déjà été calculée et est considérée comme acceptable lorsque le câble est installé conformément à la réglementation sur le câblage.

Lorsqu'un CPC N'EST PAS présent dans un câble, certaines considérations doivent déjà être prises en compteà prendre. Lorsque les câbles sont acheminés dans une goulotte ou un conduit et qu'il s'agit de conducteurs simples (6491x et 6491B par exemple), la taille du CPC doit normalement être la même que celle des conducteurs sous TENSION.

5) Matériaux utilisés pour un CPC

Comme avec la plupart des câblages électriques modernes, le CPC est normalement fabriqué à partir de c mais dans le cas des câbles blindés en fil d'acier (ou blindés UK), le câblage en acier qui protège le câble est souvent utilisé comme CPC pour ce circuit. Dans ces cas, il y a un calcul qui doit être effectué pour déterminer si les fils d'acier fourniront une résistance suffisamment faible pour le CPC.

Où les goulottes en acier galvanisé et les conduits en acier galvanisé sont utilisés comme câble cdans un système électrique, ceux-ci peuvent parfois être utilisés comme conducteur de protection de circuit pour le circuit. Si la construction de ces systèmes de confinement est effectuée correctement, une très faible valeur de résistance peut être atteinte au-delà de la valeur de l'utilisation d'un câble CPC.

6) Importance du dimensionnement et des connexions CPC

La superficie et la construction de la section transversale du CPC peuvent varier en fonction del'utilisation d'un circuit électrique. Par exemple, lorsqu'un circuit électrique alimente des systèmes informatiques, un conducteur séparé peut être nécessaire pour le CPC car des courants électriques sont censés être présents dans le CPC. Dans ces cas, une connexion de protection de haute intégrité sera nécessaire conformément à la norme BS7671 543.7.1.203.

7) Test et maintenance du CPC

Lors de l'installation de nouveaux circuits électriques,nouveau câblage ou l'extension du câblage existant, il est nécessaire de s'assurer que le CPC est présent. À l'aide d'un ohmmètre à faible résistance étalonné ou d'un testeur multifonction, la continuité du CPC doit être confirmée. Il s'agit d'une forme de test effectué sur les circuits finaux par des entrepreneurs en électricité qui ont les connaissances, l'expérience et l'équipement de test pour le faire.

Le circuit est isolé en toute sécurité à l'aide d'un e approuvéles techniques de quipment et d'isolement sûr, puis la résistance à la CPC est mesurée à l'aide d'une technique appropriée telle que celles énoncées dans la note d'orientation 3 de l'IET. Une fois que le CPC a été prouvé continu, de résistance suffisamment faible et terminé correctement dans tout le circuit, d'autres tests peuvent être effectués.

La continuité du test CPC est le premier test qui est effectué pendant le test mort etsans résultat positif, d'autres tests ne peuvent pas être effectués avec des résultats significatifs.

8) Problèmes courants de CPC

L'un des problèmes majeurs qui peuvent survenir, en particulier dans une propriété domestique, est celui du travail de bricolage et des accidents. L'un des problèmes les plus courants que je vois est celui d'un CPC cassé dans l'installation. Ceci est souvent causé par l'installation de luminaires de bricolage où le CPC n'est pasinstallé correctement ou omis, ce qui interrompt la continuité du CPC pour le reste du circuit électrique.
Le danger avec un CPC cassé est que l'éclairage continue de fonctionner d'une manière apparemment normale afin qu'une connexion manquante ne soit pas remarquée. Lorsqu'un défaut électrique se développe cependant, toute ferronnerie sur le circuit d'éclairage deviendra et restera sous tension, ce qui signifie que leest une forte probabilité que quelqu'un puisse recevoir un choc fatal.

L'autre problème de CPC que je vois régulièrement est l'endroit où un câble est percé et où le CPC se brise. La rupture est causée soit par le foret qui heurte le fil, soit par la mini explosion qui en résulte à l'intérieur du câble, car le CPC éloigne le défaut. Le panneau électrique, la boîte à fusibles ou l'unité client se déclenche normalement, puise propriétaire réinitialise l'interrupteur, les lumières se rallument et ils pensent que tout va bien. Mais il n'y a pas de CPC dans le circuit maintenant ! !

Une prise CPC vers prise est également vitale et est généralement cassée dans les propriétés domestiques. De nombreuses propriétés sont livrées en standard avec des interrupteurs en plastique et des façades de prise qui ne sont pas aussi esthétiques à l'œil que le chrome, l'acier et d'autres finitions métalliques. Pour celaraison, les propriétaires les changent régulièrement et prennent sur eux de le faire. Aucun test n'est effectué car ils n'ont ni la connaissance, ni l'équipement de test, ni la compréhension de la nécessité de le faire et, à ce titre, les câbles peuvent tomber, ne pas être connectés ou se casser pendant le processus d'installation.

9) Résumé

Un câble de mise à la terre et un CPC sont essentiels au fonctionnement sûr d'un système électrique., l'installation et la maintenance du CPC et du système électrique ne doivent être effectuées que par un électricien professionnel qui possède les connaissances, l'équipement et l'expérience nécessaires pour pouvoir travailler en toute sécurité sur le système. Un CPC peut être manquant et le système électrique continuera à fonctionner jusqu'à ce qu'il y ait un problème lorsqu'il y aura un danger grave.
