Câble à 3 âmes, à quoi sert-il par rapport au câble à 2 âmes ?

1) Câble à 3 âmes, à quoi sert-il par rapport à un câble à 2 âmes

En tant qu'électricien pleinement qualifié avec des années d'expérience dans divers projets et installations électriques, j'ai beaucoup travaillé avec différents types de câbles. Aujourd'hui, je veux partager mes connaissances sur les câbles à 3 et 2 cœurs, en expliquant ce qu'ils sont, leurs utilisations et comment ils se comparent. Ces informations s'adressent à toute personne impliquée dans electravail ou si vous souhaitez en savoir plus sur l'électricité, des passionnés de bricolage aux entrepreneurs professionnels.

2) Comprendre les bases du câble

Avant d'entrer dans les détails des câbles 3 cœurs et 2 cœurs, couvrons quelques bases. Un câble électrique se compose généralement d'un ou plusieurs conducteurs (généralement a href="https://www.electricalfaultsfixed.com/blog/copper-wiring-why-it-used-electrical-cfils de cuivre) recouverts d'un matériau non conducteur pour l'isolation et la protection. Le nombre de noyaux dans un câble fait référence au nombre de fils séparés dans la gaine externe. La plupart des câblages fixes sont fabriqués en noyaux solides de forme circulaire. Le câble dans son ensemble est plat (commun pour un usage résidentiel) ou circulaire et contient différents composants.

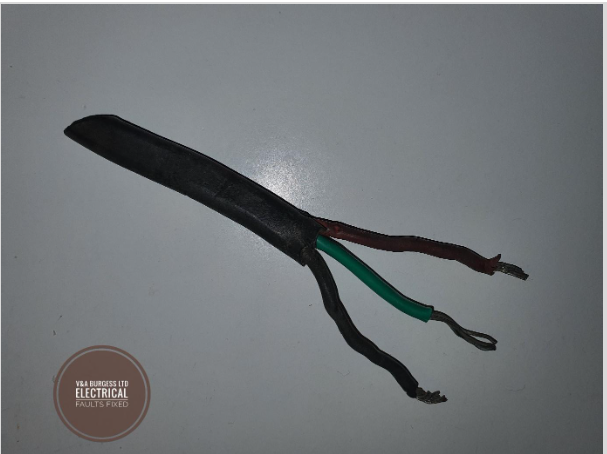

3) Qu'est-ce qu'un câble à 3 conducteurs?

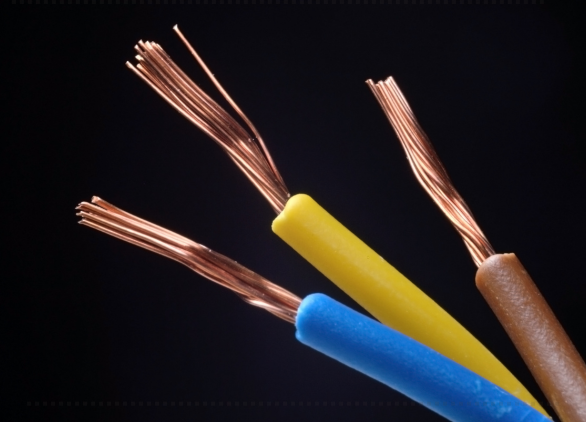

Un câble à 3 conducteurs, également connu sous le nom de câble à trois conducteurs ou câble à 3 fils, contient trois fils séparés dans une seule gaine externe. Chaque fil est isolé individuellement et codé par couleur pour une identification facile. Dans un câble standard à 3 conducteurs, vous trouverez généralement :

1. Un fil brun (fil sous tension)
2. Un fil bleu (fil neutre)
3. Un fil vert/jaune (câble de terre)

The Live Wire transporte le courant électrique de la source d'alimentation vers l'appareil, le fil neutre complète le circuit en renvoyant le courant, et le fil de terre fournit un chemin de sécurité vers la terre en cas de panne.

4) Qu'est-ce qu'un câble à 2 conducteurs ?

En revanche, un câble à 2 conducteurs, ou câble à deux conducteurs, ne contient que deux fils à l'intérieur de sa gaine externe. Il s'agit généralement de :

1. Un fil brun (fil sous tension)
2. Un fil bleu (fil neutre)

Les câbles à deux conducteurs n'incluent pas de fil de terre, ce qui limite lesr applications par rapport aux câbles à 3 cœurs. Les câbles multi-noyaux peuvent contenir 4,5 noyaux internes ou plus et ont diverses utilisations.

5) Utilisation de câbles à 3 âmes

Les câbles à 3 âmes sont incroyablement polyvalents et sont utilisés dans une large gamme d'installations électriques. Voici quelques applications courantes :

1. Appareils ménagers : De nombreux appareils ménagers nécessitant une mise à la terre use câbles à 3 conducteurs. Cela comprend les machines à laver, les lave-vaisselle et les fours électriques.
2. Circuits d'éclairage : Dans les bâtiments commerciaux et certains environnements résidentiels, des câbles à 3 âmes sont utilisés pour les circuits d'éclairage où la mise à la terre est nécessaire. La terre est souvent du cuivre nu qui est ensuite filééveillé par l'électricien.
3. Applications industrielles : les câbles à 3 âmes sont souvent utilisés dans les usines et autres environnements industriels pour alimenter les machines et équipements lourds.
4. Applications électriques extérieures : en raison de leur nature robuste, les câbles à 3 âmes conviennent aux applications électriques extérieures où la protection contre les éléments est cruciale.
5. Systèmes d'alimentation triphasés : dans les environnements industriels et certains environnements commerciaux, des câbles à 3 âmes sont utilisés pour la distribution d'énergie triphasée, chaque âme portant l'une des trois phases. Les câbles à trois fils ne seront acceptables que si aucun noyau neutre ou noyau de terre n'est requis dans ces applications. Un quatrième conducteur est nécessaire lorsqu'un conducteur neutre est nécessaire ou une alimentation électrique à 5 conducteursl câble où une mise à la terre ou une mise à la terre est nécessaire.

6) Utilisation de câbles à 2 conducteurs

Alors que les câbles à 2 conducteurs ont des applications plus limitées en raison de l'absence d'un fil de terre, ils ont encore plusieurs utilisations importantes :

1. Circuits d'éclairage : Dans les situations où les conducteurs de terre ne sont pas nécessaires, comme pour la classe II (ne nécessite pas de connexion à la terre), un luminaire à double isolation, des câbles à 2 âmes sont souvent utilisés. Les câbles fixes contiennent souvent 3 noyaux (y compris la terre ou la terre), mais les câbles à l'intérieur des luminaires de classe II ne contiennent que deux noyaux.
2. Applications basse tension : De nombreux dispositifs et systèmes basse tension, tels que les sonnettes de porte ou les systèmes de chauffage central, utilisent des câbles à 2 âmes.
   Systèmes de haut-parleurs : les câbles à 2 âmes sont couramment utilisés pour le connecting haut-parleurs, où un noyau porte le signal positif et l'autre le négatif.
3. Quelques petits appareils : Certains appareils à double isolation et équipements électriques qui ne nécessitent pas de connexion à la terre peuvent utiliser des câbles à 2 conducteurs. Le corps de l'équipement n'est normalement pas en mesure de devenir sous tension dans des conditions de panne et, par conséquent, le fabricant le certifiera en tant que classeII.

7) Comparaison des câbles à 3 conducteurs et à 2 conducteurs

Maintenant que nous comprenons ce que sont ces câbles et leurs utilisations typiques, comparons-les directement :

1. Sécurité : les câbles à 3 âmes sont généralement considérés comme plus sûrs pour la plupart des applications en raison de l'inclusion d'un fil de terre. Cela fournit une couche supplémentaire de protection contre les chocs électriques en cas de panne.
2. Polyvalence : les câbles à 3 âmes sont plus polyvalents et peuvent être utilisés dans une plus large gamme d'applications, en particulier lorsque la mise à la terre est nécessaire.
3. Coût : les câbles à 2 conducteurs sont généralement moins chers en raison de la présence d'un conducteur de moins et d'un matériau de moins dans l'ensemble.
4. Taille : Les câbles à 2 âmes ont généralement un diamètre plus petit, ce qui peut être avantageux en cas de serrageles espaces ou lorsque l'esthétique est une préoccupation.
5. Conformité réglementaire : Dans de nombreuses juridictions, les codes électriques exigent l'utilisation de câbles mis à la terre (3 cœurs) pour la plupart des câblages domestiques et commerciaux. Vérifiez toujours votre code électrique local pour connaître les exigences spécifiques.

8) Choix entre des câbles à 3 conducteurs et à 2 conducteurs

Lors du choix entre un câble à 3 conducteurs et un câble à 2 conducteurs, consid.er les éléments suivants :

1. Application : à quoi sert le câble ? L'appareil ou le circuit nécessite-t-il une connexion à la terre ?
2. Exigences de sécurité : La mise à la terre est-elle nécessaire pour la sécurité de l'installation ?
3. Réglementations locales : que spécifient vos codes électriques locaux pour l'application particulière ?
4. Future-proofing : Même si un câble à 2 conducteurs répond aux besoins actuels, déterminez si les changements futurs pourraient nécessiter une connexion à la terre.
5. Facteurs environnementaux : le câble sera-t-il exposé à des conditions difficiles qui pourraient nécessiter une protection supplémentaire d'un câble à 3 conducteurs ?

9) Qualité et normes des câbles

Que vous utilisiez des câbles à 3 ou 2 cœurs, desles câbles électriques qui répondent aux normes pertinentes doivent être utilisés et achetés auprès de grossistes en électricité réputés. Recherchez les câbles avec les certifications appropriées et ceux fabriqués par des fabricants réputés. L'utilisation de câbles de qualité inférieure peut entraîner de mauvaises performances, un risque accru d'incendies électriques et un potentieldes problèmes juridiques s'ils ne respectent pas les codes locaux. La norme du processus de fabrication aura un impact sur la durée de vie des câbles.

10) Types de câbles avancés

Bien que nous nous soyons concentrés sur les câbles de base à 3 et 2 âmes, il convient de mentionner qu'il existe des types de câbles plus complexes pour des applications spécialisées :

1. Câbles multiconducteurs : ils peuvent avoir quatre, cinq,ou encore plus de noyaux pour les systèmes de contrôle complexes ou l'alimentation triphasée avec neutre et terre.
2. Câbles blindés : tels que les câbles blindés en fil d'acier (SWA), qui offrent une meilleure protection mécanique pour les passages souterrains ou exposés. Le câble swa multi-noyaux est courant dans les applications industrielles.
3. Câbles blindés : ceux-ci comprennent un blindage supplémentaire pour protéger l'agricultureinterférence électromagnétique instantanée, souvent utilisée dans des applications électroniques sensibles.

11) Conclusion

Comprendre les différences entre les câbles à 3 conducteurs et à 2 conducteurs est crucial pour toute personne impliquée dans les travaux électriques. Alors que les câbles à 3 âmes offrent une plus grande polyvalence et des caractéristiques de sécurité, les câbles à 2 âmes ont leur place dans des applications spécifiques. Tenez toujours compte des exigences de votre project, les réglementations locales et les normes de sécurité lors du choix entre ces types de câbles.

N'oubliez pas que travailler avec de l'électricité peut être dangereux. Si vous ne savez pas quel type de câble utiliser ou comment l'installer correctement, il est toujours préférable de consulter ou d'embaucher un électricien qualifié. La sécurité doit toujours être votre priorité absolue dans tout projet électrique.

En choisissant le bon câble pour ynotre application spécifique, vous pouvez assurer l'efficacité, la sécurité et la longévité de vos installations électriques. Que vous câbliez une nouvelle maison, que vous mettiez à niveau une installation industrielle ou que vous remplaciez simplement un cordon d'appareil, le choix entre des câbles à 3 cœurs et à 2 cœurs peut faire une différence significative dans la réussite de votre projet.
