Que sont les boîtes arrière électriques, le revêtement sec ou le métal ?

1) Qu'est-ce qu'une boîte arrière électrique, que font-ils et de quel type avez-vous besoin ?

Il existe une gamme de boîtes arrière sur le marché et chacune a un but légèrement différent ou peut être modifiée pour s'adapter à un environnement particulier. La boîte arrière est conçue pour contenir le câblage électrique ET pour maintenir un accessoire électrique en place.

Différentes boîtes arrière auront différentes caractéristiques qui peuvent être utilisées so examinons les types :

• Boîte arrière en acier galvanisé
• Boîtier de montage
en surface
• Pattress en plaques de plâtre

2) Boîte arrière en acier galvanisé

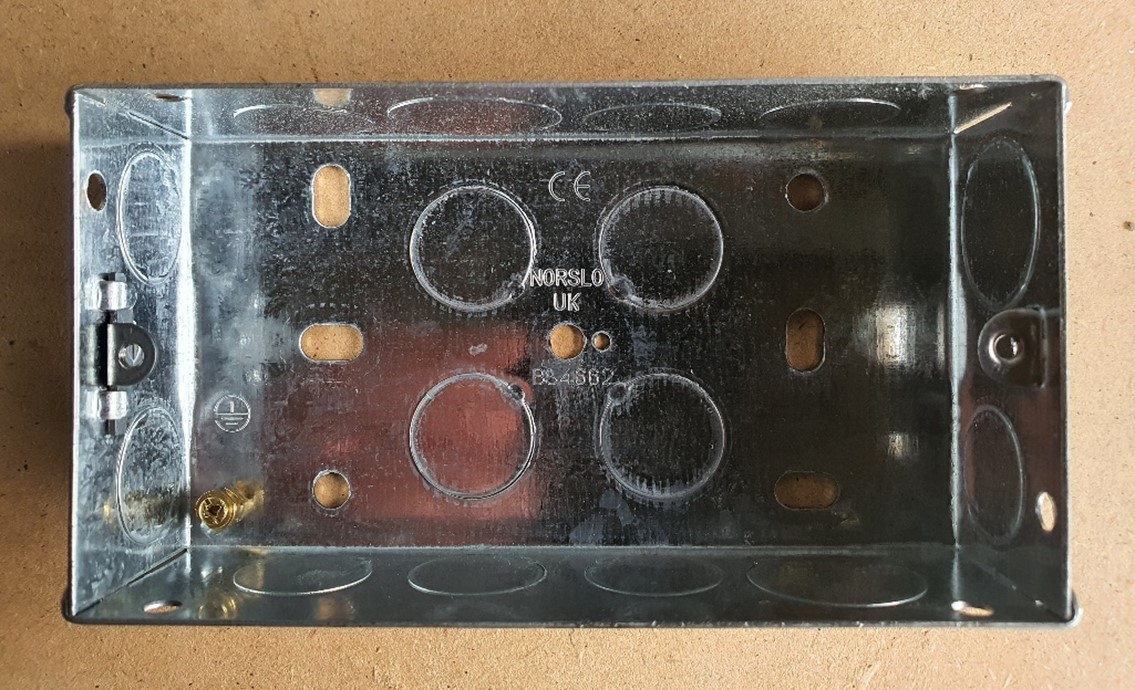

La photo ci-dessus montre un BOÎTIER ARRIÈRE ÉLECTRIQUE en métal galvanisé. Ce type de boîtier est généralement installé dans des murs solides de construction en maçonnerie. Il y a plusieurs disques circulaires qui peuvent être retirés pour permettre des points d'entrée de câble.

Les boîtes en métal sont disponibles dans une variété de profondeurs, y compris 16 mm, 25 mm, 32 mm et 47 mm de profondeur. Les boîtiers peu profonds sont souvent utilisés dans les circuits d'éclairage pour les interrupteurs d'éclairage où peu de profondeur est nécessaire pour le mécanisme de l'interrupteur et des câbles minces sont utilisés pour le circuit. Les boîtes plus profondes nécessiteront une vis plus longue que les boîtes moins profondes et peuvent nécessiter une vis très longue si elles sont également installées derrière la cuisine.les !

Les boîtes plus profondes sont utilisées là où un câble épais et un accessoire électrique profond seront installés, tels que des interrupteurs de cuisinière ou des isolateurs de douche électriques.

Comme le boîtier est en métal, il y a une exigence de mise à la terre pour que le boîtier ne devienne pas sous tension dans des conditions de panne et pour éviter le risque de chocs électriques.

En 2024, il suffit sous le a href="https://shop.theiet.org/requirements-for-electrical-installations-iet-wiring-regulations-eighteenth-edition-bs-7671-2018-a2-2022"> les règles de câblage de sécurité pour avoir une cosse fixe dans le boîtier et pour que la terre soit fournie par l'accessoire électrique qui est vissé dans le boîtier. La meilleure pratique serait de mettre à la terre la boîte arrière ainsi qu'avec un fil de mouche séparé.

Ce type de boîte est enfoncé dans la maçonneriepar un électricien. L'électricien canalise ou chasse la surface de maçonnerie, puis met la boîte en place, normalement avec quelques vis là où le substrat le permet.

Les boîtes sont disponibles dans une variété de tailles pour permettre l'installation d'un accessoire électrique 1 gang, 2 gang, 1 1 gang, 1 2 gang de sorte que les prises simples et les prises doubles peuvent être installées dans la même boîte. Il y ade grandes boîtes arrière qui permettent l'installation de plusieurs prises pour former une prise médiatique.

La boîte arrière en métal galvanisé 2 gangs a 2 cosses qui sont utilisées pour fixer les accessoires électriques. Les boîtes arrière en métal 1 gang ont souvent plus de deux pattes pour permettre la rotation des boîtes lors de l'installation. Les pattes de ces boîtes peuvent être réparées, ré-filées ou la boîte autrement modifiée si lesont endommagés. L'une des cosses est généralement un type de support réglable pour permettre l'installation de l'accessoire électrique, puis sa mise à niveau au besoin.

3) La boîte de montage en surface

Le boîtier de montage en surface est conçu pour être installé sur la surface du mur ou du plafond. Il est fabriqué en plastique ou en PVC. Les deux types différents fonctionnent légèrement différemment. La boîte de montage en surface, c'est nousdans les installations de maçonnerie ou dans les installations de plaques de plâtre sur bois, le cas échéant.
Les boîtiers de montage en surface n'ont pas de patte réglable comme le boîtier galvanisé, l'installation doit donc être aussi proche du niveau que possible. Un certain mouvement est possible car le dos de la boîte a plusieurs trous qui permettent la fixation et il y a un certain mouvement disponible si la boîte n'est pas parfaitement de niveau.>

3.1) Boîte de montage en surface en plastique

Les boîtiers arrière en plastique ou les boîtiers de montage en surface sont l'alternative la moins chère pour le montage en surface et sont adaptés aux zones où l'esthétique n'est pas si importante et où les câbles peuvent être installés dans des goulottes ou clipsés où il existe peu ou pas de risque de dommages mécaniques.

Les boîtes en plastique ont une variété de knockouts qui peuvent être retirés pour permettrepoints d'entrée des câbles. Bien que ces boîtes soient relativement bon marché, elles sont également très fragiles et se briseront si l'on ne prend pas soin de retirer les points d'entrée des câbles.

(Boîte de montage en surface en plastique)

La boîte arrière électrique en plastique a deux cosses pour les vis de fixation de la machine de 3,5 mm, comme c'est le cas avec les boîtes métalliques, mais si l'une de ces cosses s'enclenche, il y a peu de produits disponibles sur le marché pour les réparer et la boîte devra probablement être remplacée entièrement.

3.2) La boîte de montage en surface en PVC

Le coffret électrique PVC (polychlorure de vinyle)est plus résilient que le BOÎTIER ARRIÈRE ÉLECTRIQUE à montage en surface en plastique, car il est fabriqué à partir d'un matériau plus flexible. Il peut être facilement percé ou coupé sans se briser comme le ferait une boîte en plastique.

(Boîtier de montage en surface en PVC)

Ces boîtes auront également des débouchures préinstallées pour accepter les installations de goulottes ou de conduits en fonction des exigences de la conception. Ces boîtes coûtent un peu plus cher que la contrepartie en plastique, mais sont moins susceptibles de se casser lors de l'installation et de l'utilisation.

La boîte en PVC a également deux pattes comme la boîte en plastique, tandis que lales pattes ne sont généralement pas réparables, elles sont moins susceptibles de se casser par rapport aux boîtes en plastique. Il existe de nombreux points d'entrée de câble sur le haut, le bas, les côtés et l'arrière de la boîte pour permettre une flexibilité d'installation maximale.

3.3) The Plasterboard Pattress

Vu ci-dessous, ces boîtes sont également connues sous le nom de boîtes à doublure sèche. Il s'agit d'une boîte à 2 gangs ou « double » mais il y a aussi une simple (boîte carrée) boîte de doublure sèche disponible ainsi que la 2 1 mise en place.

Ces boîtes sont conçues pour être installées dans les murs de plaques de plâtre, elles ont ces pattes réglables (illustrées en jaune) qui se verrouillent en place derrière la plaque de plâtre et se resserrent au fur et à mesure que les vis sont insérées et serrées.

(Pattress en plaques de plâtre)

Si le filetage de l'une de ces boîtes est endommagé, il est possible de remplacer entièrement la patte, mais cela devra souvent être avec celle du même fabricant.

Il y a des points d'entrée de câble en haut, en bas et à l'arrière de ceux-ciboîtes pour une installation facile. Le matelas de plaques de plâtre est disponible en différentes profondeurs, y compris 35 mm de profondeur et 47 mm de profondeur.

4) Questions fréquentes

4.1) Quelle doit être la profondeur d'une boîte galvanisée pour les douilles ?

Une prise standard double ou simple peut facilement être installée dans un BOÎTIER ARRIÈRE ÉLECTRIQUE en acier galvanisé de 25 mm de profondeur. Lorsque la prise dispose de ports USB dans le cadre de sa construction, la plupart require une boîte arrière de 35 mm de profondeur pour installer en toute sécurité le câblage derrière.

La photo ci-dessous montre une double prise installée dans une boîte arrière de 16 mm. Il n'y avait tout simplement pas assez de place pour loger en toute sécurité les câbles dans cette boîte et, par conséquent, la boîte était suspendue au mur avec un espace derrière. Cela peut entraîner des fils brûlés et une fraiseprise de courant nt.

Pour rectifier une situation comme celle-ci, nous aurions besoin d'une entretoise pour s'asseoir entre le mur et la prise afin de fournir en toute sécurité plus d'espace à l'arrière de la prise pour le câblage.

(2 boîtes en métal pour gangs avec un espace insuffisant)

4.2) Quelle est la profondeur de la boîte arrière requise pour les interrupteurs d'éclairage ?

Pour un interrupteur d'éclairage standard où seul un fil d'interrupteur est présent à l'arrière de l'interrupteur, une boîte arrière galvanisée de 16 mm de profondeur est suffisante pour l'installation.

Lorsqu'un variateur doit être fitted, la plupart nécessiteront une boîte arrière de 25 mm de profondeur ou une entretoise pour accueillir le câblage en toute sécurité.

Lorsque la jonction de câblage pour chaque lampe est faite à l'arrière de l'interrupteur, une boîte de 25 mm de profondeur sera nécessaire pour terminer le câblage en toute sécurité sans piéger ou écraser les câbles. Les câbles écrasés peuvent conduire à unsituation de déclenchement et cela peut être une faute délicate à épingler.

5) Résumé

Les raccords électriques nécessitent une enceinte sécurisée pour les connexions de câblage. Les boîtes Pattress, les boîtes galvanisées et les boîtes montées en surface sont idéales à cet effet. Des précautions doivent être prises pour s'assurer que ce boîtier de protection est installé correctement et qu'il ne risque pas d'être endommagé lors d'une utilisation normale.

Lors de la sélectionboîtes de sortie, il convient de tenir compte de l'objectif prévu et futur de la boîte. Les accessoires pour la maison intelligente sont de plus en plus courants et avec la technologie supplémentaire contenue dans ces accessoires électriques, ils nécessitent souvent un peu plus d'espace dans la boîte.
