Pas de liaison électrique équipotentielle au compteur de gaz

1) 1 Qu'est-ce que la liaison équipotentielle électrique ?

électrique équipotentielle est l'un des aspects de sécurité électrique les plus importants des systèmes de câblage. Le but de la liaison équipotentielle est de réduire le risque de choc électrique, le risque d'incendie et d'explosion et d'aider àrcuit la déconnexion par des connexions de chemin de terre à faible résistance.

En joignant des parties conductrices étrangères d'une propriété à la mise à la terre du système électrique, nous réduisons le risque de passage de courant à travers le corps d'une personne lors d'un défaut électrique. Notre objectif est de nous assurer que les tensions entre les pièces sont réduites à une différence de potentiel acceptable dans des conditions de panne.

Où there est une LIAISON SANS GAZ, elle peut ou non être nécessaire.

Lisez la suite et je vous expliquerai.

2) 2 Que sont les pièces conductrices étrangères ET quelle est la différence de potentiel ?

parties conductrices extérieures sont des parties du bâtiment, de la propriété ou de l'environnement qui ne font pas partie du système électrique mais introduisent un chemin vers la terre. Il pourrait s'agir d'un tuyau métallique qui pénètre dans le sol, strla charpente métallique ucturale qui entre en contact avec le sol ou d'autres objets (normalement métalliques) qui introduisent d'une manière ou d'une autre un potentiel de terre.

Nous devons nous assurer que lorsqu'un défaut électrique se produit, ces parties conductrices étrangères sont portées à la même tension que la partie du système électrique qui est devenue sous tension.

Ours avec moi, disons que votre grille-pain en métal développe un défaut et le case devient sous tension à 120 ou 230 volts. Si vous deviez toucher le grille-pain et simultanément une partie conductrice étrangère, il y aurait une différence de tension entre les deux parties, ce qui signifierait que le courant pourrait circuler entre les deux, C'EST-À-DIRE à travers votre corps. Cette différence de tension est connue sous le nom de DIFFÉRENCE DE POTENTIEL.
Lorsque nous prenons la mise à la terre équipotentielle à la tuyauterie, à la métallurgie et à d'autrespièces conductrices étrangères, nous veillons à ce qu'en cas de défaut, toutes les pièces conductrices soient portées à la même tension, ce qui signifie aucune DIFFÉRENCE DE POTENTIEL et un risque de choc minimisé.

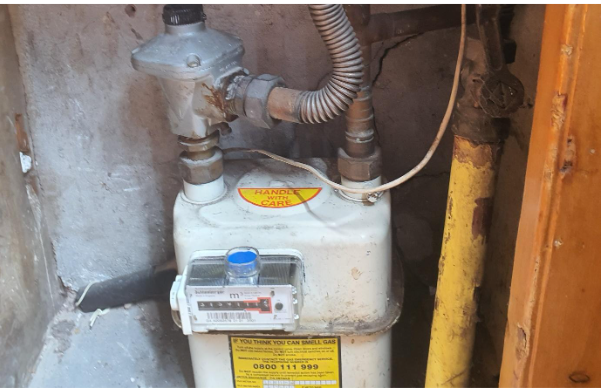

3) 3 Pourquoi une liaison équipotentielle est-elle nécessaire au gaz

Dans de nombreux cas, l'alimentation en gaz entrante se fait via un tuyau de service métallique qui pénètre dans le sol et introduit un potentiel de terre dangereux. Dans ces cas oùil n'y a pas DE LIAISON GAZEUSE, le service de gaz aura besoin de liaison au niveau de la tuyauterie du compteur.
L'emplacement et le placement exacts doivent être vérifiés par rapport aux réglementations de câblage de votre région.

Il n'est pas toujours possible de vérifier s'il y a un besoin de collage en examinant simplement visuellement le compteur de service et la tuyauterie et, à ce titre, un test électrique approprié doit être effectué.

Oùil y a une résistance entre la pièce conductrice étrangère suspectée et le conducteur de mise à la terre comprise entre 0,06 Ohms et 22k Ohms, alors la pièce doit être collée. Lorsqu'il y a une résistance de 0,05 ohms ou moins, la pièce est déjà efficacement collée. Si la lecture obtenue est supérieure à 22 k Ohms, la pièce N'EST PAS une pièce conductrice étrangère et ne nécessite pas de collage.

4) 4 What material et la taille devraient-ils être Collage ?

Le câble de liaison est mieux fabriqué à partir de conducteurs en cuivre solides, marqués ou gainés de manière appropriée et, en fonction des codes de câblage locaux, peut avoir une section transversale de 6 mm à 16 mm. Votre électricien sera en mesure de calculer la taille correcte du cond de collageuctor requis dans votre installation.

Le câble doit être raccordé à la tuyauterie à l'aide d'une pince BS951 comme on peut le voir sur la photo ci-dessous. La connexion doit être suffisamment serrée et doit être testée pour s'assurer qu'une résistance suffisamment faible a été obtenue.
Il existe des produits plus récents sur le marché pour les raccords de tuyauterie et tant qu'il s'agit d'un raccord approuvé, ces autresles conduits devraient très bien fonctionner pour atteindre ce qui est nécessaire.

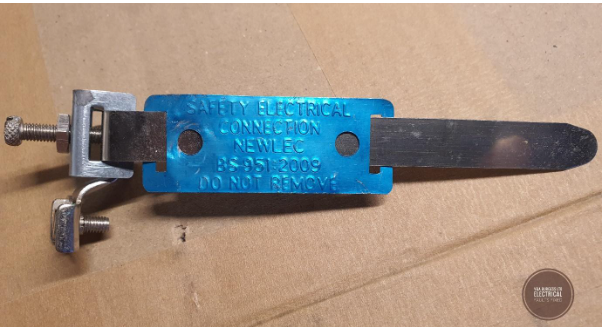

(Bride BS 951 pour le raccordement du câble de liaison à la tuyauterie)

5) 5 What other les pièces peuvent nécessiter un collage ?

Les autres pièces communes qui peuvent nécessiter une mise à la terre équipotentielle comprennent la charpente métallique, la tuyauterie d'eau, les réservoirs de gaz, les réservoirs d'eau, les réservoirs de chauffage au mazout et toute pièce qui, lorsqu'elle est testée, montre la nécessité d'une mise à la terre équipotentielle et qui est susceptible d'introduire une différence de potentiel dangereuse.

6) 6 À quelle distance la liaison peut-elle être du MET ?

Il y a unlimite quant à la longueur du câble de liaison avant que l'épaisseur ne doive être augmentée. Votre électricien sera en mesure de calculer la longueur maximale acceptable du conducteur de liaison qui est nécessaire avant qu'une épaisseur accrue ne soit requise.
Une fois installée, la connexion de collage doit être testée pour s'assurer qu'elle répond aux réglementations de câblage de sécurité et qu'elle présente une résistance suffisamment faible auxns' assurer que le risque de choc électrique est minimisé. Une étiquette appropriée doit également être apposée pour avertir de ne pas retirer la connexion.

7) 7 Puis-je effectuer le collage moi-même ?

installation de liaison électrique équipotentielle est un travail spécialisé qui nécessite une connaissance suffisante des réglementations locales et nationales en matière de câblage ainsi que la capacité de tester les connexions résultantes à l'aide d'un eq de test approuvéuipment.

En tant que tel, l'installation de bricolage n'est pas recommandée car il est peu probable que les exigences de la réglementation soient respectées par de telles pratiques d'installation.

8) 8 Que se passe-t-il s'il n'y a pas de collage ?

Dans les cas où il n'y a pas de liaison équipotentielle, cela peut ne pas être nécessaire. La seule façon de savoir si des pièces métalliques nécessitent un collage est de consulter un électricien pour effectuer lae les tests requis en utilisant le bon équipement de test.

Il existe également des circonstances dans lesquelles une pièce conductrice étrangère peut être testée comme nécessitant un collage, mais en fait, il n'est pas nécessaire de coller la pièce car aucun danger n'est introduit.

Lorsqu'une pièce métallique se trouve à l'extérieur d'un bâtiment et nulle part à proximité d'installations électriques, elle peut ne pas nécessiter de collage car il peut n'y avoir aucun danger que could être introduit. En cas de doute, consulter un électricien professionnel pour effectuer des inspections et des essais.

9) 9 La liaison et la mise à la terre sont-elles différentes ?

OUI.

La mise à la terre (ou mise à la terre) est la connexion d'une partie conductrice exposée de l'installation électrique aux moyens de mise à la terrecharnière pour cette installation à l'aide d'un conducteur de protection.

Le collage est la connexion des parties conductrices étrangères de l'installation électrique aux moyens de mise à la terre pour que l'installation maintienne les parties conductrices exposées et les parties conductrices étrangères au même potentiel (tension).

Une connexion à la terre est effectuée à des choses comme des prises de courant, classe 1 (métal exposé)luminaires, plaques frontales métalliques de commutateur d'éclairage, appareils électroménagers et pièces métalliques d'équipement électrique.

Le collage est effectué sur la tuyauterie, l'acier de construction et d'autres pièces qui peuvent en avoir besoin.

Le système de mise à la terre est généralement fourni par le fournisseur d'électricité et entre avec l'équipement de service. Dans les installations plus anciennes et les zones éloignées, le système de mise à la terre peut être la responsabilitédu propriétaire.

Lorsqu'aucune terre n'est fournie par la compagnie d'électricité, une tige métallique (ou plusieurs) connue sous le nom de tige de terre, devra être utilisée avec la masse générale de la terre afin d'atteindre une valeur de résistance de mesure suffisamment faible pour satisfaire aux exigences du code.

10) 10 Qu'est-ce que la liaison équipotentielle supplémentaire ?

Un conducteur de liaison de protection peut également relier directementparties conductrices exposées du système électrique avec des parties conductrices étrangères telles que le boîtier dans des endroits spéciaux tels que les salles de bains. Un collage supplémentaire peut être utilisé pour limiter toute tension sur les équipements électriques dans des conditions de panne dans des endroits particulièrement à risque tels que les salles humides et les salles de bains.

Le corps humain nécessite très peu de courant électrique pour pénétrerprésentent des risques de choc et, à ce titre, lorsque nos corps sont mouillés comme c'est le cas dans une salle de bain, ils sont encore plus exposés aux chocs électriques.

Le collage supplémentaire aide à créer une zone équipotentielle (une zone sans différence de tension) dans les zones où il est nécessaire et peut être un ajout essentiel au système de mise à la terre et de collage dans une installation électrique.

11) 11 Dans quelles circonstancesces trouvons-nous que le lien est nécessaire ?

Lorsque le système électrique et le boîtier électrique/l'unité de consommation/la boîte à fusibles sont très anciens, nous sommes susceptibles de voir la nécessité d'un collage à la tuyauterie et à d'autres pièces conductrices étrangères. Les installations électriques plus anciennes ne précisaient souvent pas que le collage doitêtre effectué et, à ce titre, il est souvent nécessaire lorsque des équipements plus anciens sont présents.

12) Résumé

Les systèmes électriques nécessitent souvent que des pièces métalliques de l'équipement électrique soient connectées à la terre du système. Le fabricant de l'équipement électrique précisera si son équipement a besoin d'une mise à la terre.

Un robinet en métal non collé et des tuyaux en métal non collé peuvent présenter un danger dans lecas de courant de défaut électrique circulant. La meilleure façon de déterminer si des pièces métalliques de systèmes électriques ou des pièces conductrices à l'intérieur du bâtiment ont besoin d'être collées ou mises à la terre est de consulter un électricien.

L'électricien comparera la valeur de résistance mesurée aux réglementations de câblage spécifiques pour déterminer si des tuyaux métalliques, des pièces de gaz métalliques, des travaux de construction en acier ou d'autres pièces conductricess doivent être liés.

La mesure de résistance obtenue déterminera quelle action est nécessaire et si un chemin de terre alternatif est présent.
