1) ¿Qué es un anillo principal?
Un anillo principal se refiere a la configuración de instalación de un circuito de enchufe. En estos días, la configuración se llama "Circuito final de anillo", aunque muchas personas todavía se refieren incorrectamente a esto como un ANILLO PRINCIPAL.
El circuito final del anillo se llama así debido a su diseño de circuito. Comenzando en la caja de fusibles o unidad de consumo y terminando de nuevo en el a href="https://www.electricalfaultsfixed.co.uk/blog/whats-inside-consumer-unit-and-what-do-parts-do"> unidad DE consumo una vez más formando así un bucle continuo o "ANILLO" de cable. El método de cableado de circuitos hembra de esta manera surgió durante la segunda guerra mundial cuando a href="https://electrical.theiet.org/wiring-matters/years/2021/88-november-2021/recommended-war-emergency-relaxations-of-the-iee-wiring-rINVALID LANGUAGE PAIR SPECIFIED. EXAMPLE: LANGPAIR=EN|IT USING 2 LETTER ISO OR RFC3066 LIKE ZH-CN. ALMOST ALL LANGUAGES SUPPORTED BUT SOME MAY HAVE NO CONTENTtric-circuit-how-does-it-work"> los circuitos radiales se habían utilizado con el mismo grosor de cable y aún cumplían con los estándares eléctricos requeridos.

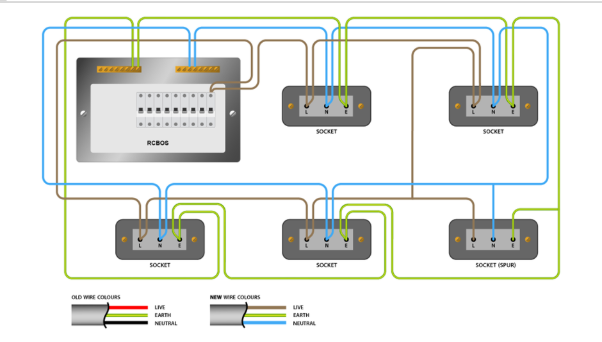

(DiagrAM: Circuito final del anillo/Cableado principal del anillo)
Back to top2) ¿Cómo funciona un circuito final de anillo?
Como podemos ver en el diagrama anterior, el cableado de las tomas de corriente comienza en la unidad de consumo y pasa dentro y fuera de cada toma de corriente antes de continuar hacia adelante alrededor del anillo. Finalmente, el cable sale del último enchufe y regresa a la unidad de consumo. Dentro de la unidad de consumo, hay un a href="?ps://www.electricalfaultsfixed.com/blog/what-circuit-breaker-how-do-breakers-work">disyuntor (un tipo de dispositivo de protección contra sobrecorriente) que evita la sobrecarga y los cortocircuitosque ocurre en el circuito final del anillo.
Back to top3) ¿En qué dirección fluye la corriente en un circuito de anillo?
La corriente fluye a través de los conductores activos (es decir, conductores neutros y de línea) en un circuito final de anillo. No existe una "dirección única" en la que fluya la corriente, ya que nuestros sistemas eléctricos utilizan un alternating de suministro de corriente. El suministro de corriente alterna significa que la corriente cambia de dirección muchas veces por segundo de acuerdo con la frecuencia de suministro. En el Reino Unido y Europa, tenemos un suministro alterno de 50Hz y sobre el estanque en los Estados Unidos, el suministro es de 60Hz. En términos simples, esto significa que de 50 a 60 veces por segundo la corriente cambia de dirección.

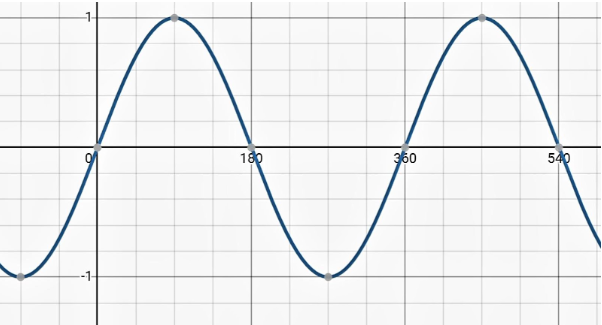

(Diagrama: onda sinusoidal)
Back to top4) Circuitos finales de anillo en 2025
Sí, los circuitos finales de anillo todavía se utilizan hoy en día y es probable que se sigan utilizando en el futuro. A pesar del uso de circuitos de anillo por necesidad durante las épocas de copper escasez, su popularidad se ha mantenido y muchos electricistas seguirán utilizando la formación del circuito de enchufe final del anillo al volver a cablear propiedades antiguas o instalar un nuevo sistema eléctrico. Estos circuitos aún cumplen con los estándares de seguridad modernos y son particularmente populares en cocinas donde la carga eléctrica es muy alta.
Back to top5) Circuitos de anillo en viejosmás casas y casas modernas
Hace 50 a 60 años era común que toda la casa tuviera un solo circuito de anillo. Esta fue una buena idea desde el punto de vista del coste, ya que se necesitaba un cable eléctrico mínimo para suministrar completamente todos los enchufes, pero fue una mala idea cuando se trataba de fallas eléctricas. Cuando unocurrió en una "casa de un anillo", TODAS las tomas de corriente perderían energía cuando el circuito quemara su fusible o disparara un disyuntor.

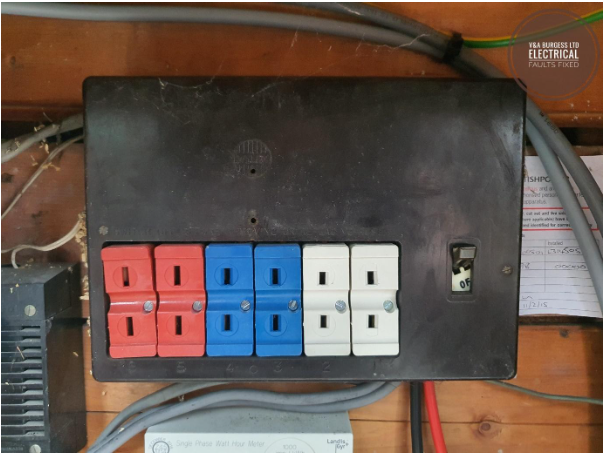

(Foto: una caja de fusibles con un solo circuito de anillo)
En estos días, cuando recableamos una instalación o instalamos un nuevo sistema de cableado, tenemos que considerar cuál es la mejor práctica, cumplir con las regulaciones de cableado modernas y asegurarnos de que haya diferentes circuitos instalados para suministrar a las áreas de la propiedad.
Cableado moderno regulations nos hacen considerar:
- Inconveniencia de falla del circuito
- Carga del circuito y división de cargas
- Consideraciones sobre la caída de tensión
- Distribución de la carga en todo el anillo
y mucho más.
Ahora es común que los hogares modernos tengan al menos dos circuitos finales de anillo y, en algunos casos, más. En términos generales, es una buena idea tener un circuito final de anillopara arriba y uno para abajo y en casas destinadas a familias, un circuito final de anillo separado para la cocina.
Back to top6) ¿Es necesario volver a cablear una casa con un circuito de anillo?
Una casa con UN SOLO circuito de anillo NO necesitará ser recableada simplemente porque solo hay un circuito de anillo. Se necesitan más consideraciones antes de establecer si una casa necesita ser reconectada.
Tenemosve un artículo separado de recableado de la casa que discute cuándo puede ser necesario recablear.
Back to top7) Circuitos de anillo vs circuitos radiales
Hay algunas diferencias entre los circuitos de anillo y radial que vale la pena discutir. En primer lugar, ¿qué es un circuito radial? Bueno, un circuito radial es aquel que comienza enla unidad de consumo o la caja de fusibles y termina en la última toma de corriente. Los circuitos radiales se utilizan para iluminación, cocinas, duchas eléctricas, equipos de carga de automóviles, tomacorrientes y casi todo lo demás. Tienen un comienzo distinto y un punto final.

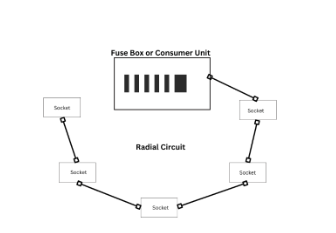

(Diagrama: un circuito radial)
Un circuito final de anillo es simplemente un circuito radial que no termina en la última toma de corriente. En cambio, cuando se conecta la última toma de corriente, el electricista toma el cable de esa última toma de corriente y lo devuelve a la unidad de consumo o caja de fusibles. Esa es esencialmente la principal diferenciaence. No hay un "final del anillo", ya que es un bucle continuo de cable, por así decirlo.
Back to top8) Peligros de los circuitos de anillo
A pesar de su popularidad, puede haber una serie de problemas con los circuitos finales de anillo que pueden presentar un peligro grave y, por esta razón, muchos electricistas piensan detenidamente antes de instalarlos. Tiendo a instalar circuitos radiales para tomacorrientes en estos días y uso un Rin Circuito final solo para la cocina o coloque un cable más grueso y ejecute un radial más potente solo para esa habitación.
Los principales problemas y peligros típicos de los circuitos de anillo incluyen:
- Anillos rotos/ Falta de continuidad en los conductores del circuito
- Sobrecarga de una parte del anillo
- Alteraciones DIY
- Averías del anillo dentro de un anillo
Un ri correctamente instalado y mantenidoel circuito final es seguro y soportará bien casi cualquier tipo de carga eléctrica en los hogares modernos y no debería ser motivo de preocupación. Sin embargo, es importante que se realicen inspecciones periódicas de los sistemas eléctricos para garantizar que la continuidad de los conductores, la conexión a tierra, el aislamiento de cables, los dispositivos de protección y más funcionen según lo previsto.
Un circuito final de anillo roto puede causar un fi, descargas eléctricas y daños en su hogar. Veamos los peligros típicos con más detalle a continuación.

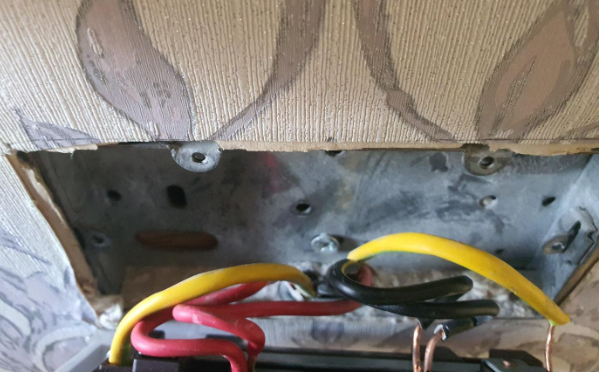

(Foto: cableado sobrecargado y quemado)
Back to top9) Anillo roto/ falta de continuidad
Cuando un circuito en anillo sufre una rotura en uno de los conductores (Línea, Neutro, Tierra/CPC), NADA PARECE CAMBIAR. Ningún fusible se quemará, ningún interruptor se disparará, nada. Sin embargo, lo que cambia es la capacidad del circuito de anillo (ahora roto) para transportar la corriente eléctricaalrededor del circuito.
Back to top10) Sobrecarga de una parte del anillo
Este es un problema común en el que se toman espuelas del circuito final del anillo para alimentar garajes, dependencias u otros equipos eléctricos donde se debería haber instalado un circuito eléctrico dedicado. Esta es también la razón por la que los aparatos fijos, como un horno eléctrico, deben alimentarse con su propio circuito dedicado. Apéndice 15 deLas regulaciones de cableado BS7671 tienen más información sobre las prácticas aceptables en los circuitos finales de anillo.
Back to top11) Alteraciones de bricolaje
Cuando se producen alteraciones de bricolaje en los sistemas eléctricos, casi siempre se producen problemas. Si bien el cableado eléctrico puede "parecer simple" o "son solo 3 cables", las cosas a menudo son más complicadas que esto y requieren una comprensión de toda una serie detodos los asuntos y el conocimiento de un manual de 500 páginas de regulaciones de cableado. Regularmente veo adiciones peligrosas de bricolaje que conducen a un desgaste prematuro del cableado, riesgo de descarga eléctrica, riesgo de sobrecarga y posibles incendios.

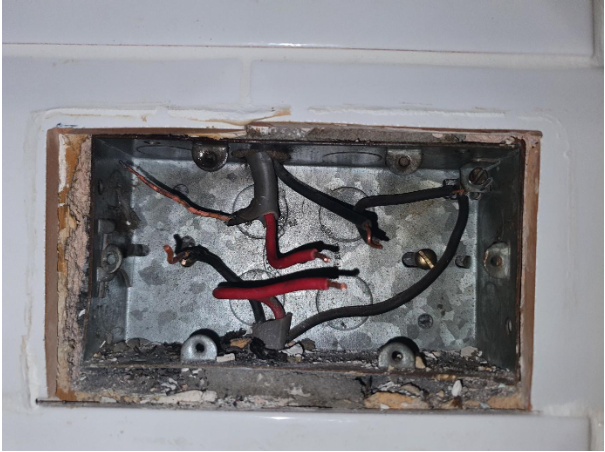

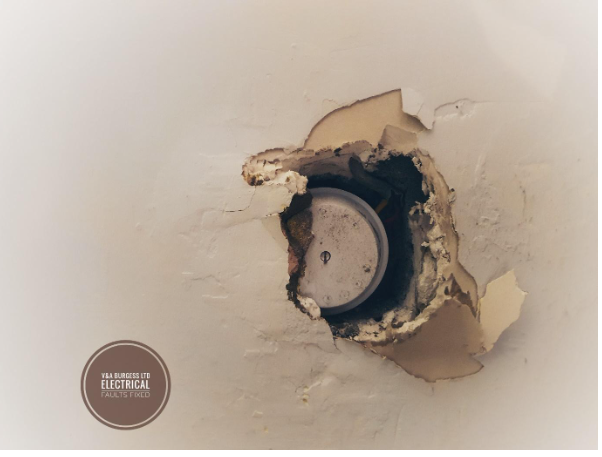

(Foto: Una caja de conexiones de bricolaje instalada en una pared incorrectamente y en contra de las regulaciones de cableado)
Back to top12) Averías del anillo dentro de un anillo
Un anillo dentro de un anillo ocurre cuando se realiza una conexión entre dos puntos en un anillo que forma un nuevo anillo interno alexistente. Piensa, en bucle dentro de un bucle o conectando un enchufe en la cocina a uno en la sala de estar, por ejemplo.
Los peligros aquí son cosas como:
- Roturas de anillo/circuito abierto
- Sobrecarga del anillo
- Sobrecalentamiento del cableado
- Dificultad para rastrear fallas
- Sueltocableado puede pasar desapercibido
13) Dimensionamiento del cable para un circuito final de anillo
Por lo general, utilizamos un cable de 2,5 mm de área de sección transversal para el cableado de los circuitos finales del anillo. En perfectas circunstancias de instalación, este cable tiene la capacidad de transportar 27 amperios de corriente eléctrica y cuando se utiliza en la configuración del circuito final del anillo, el cable puede protegerse con un dispositivo de protección de 32 amperios. Essenen realidad, el circuito final del anillo cableado en un cable de 2,5 mm es casi equivalente a un circuito radial de 5 mm si existiera dicho cable. Esto se debe a que cada toma se alimenta de forma independiente a través de 2 conductores de 2,5 mm.
(Foto: cable de 2,5 mm para un circuito de anillo. ¡La caja trasera es demasiado pequeña!)
Por supuesto, hay muchos otros factores a considerar al dimensionar los cables para instalaciones eléctricas y no es seguro seleccionar siempre el mismo tamaño de cable sin considerar los factores de instalación. Tales factores que afectan negativamente la capacidad detodos los cables para transportar cargas incluyen:
- Cables de contacto de aislamiento térmico
- Agrupación de cables
- Temperaturas ambiente
- Características del dispositivo de protección
- Longitud del circuito
14) Adición de nuevos enchufes a un circuito principal de anillo (anillo final)
Sepueden agregar puntos adicionales a un circuito final de anillo, pero se debe tener cuidado para garantizar que el nuevo enchufe, o nlas nuevas cargas eléctricas están equilibradas y no alimentan cargas fijas de más de 2 kW. Si bien los entusiastas del bricolaje pueden suponer que las adiciones eléctricas son simples y directas, nada podría estar más lejos de la verdad.
Los pasos que deben tomarse al considerar la adición de enchufes adicionales son:INVALID LANGUAGE PAIR SPECIFIED. EXAMPLE: LANGPAIR=EN|IT USING 2 LETTER ISO OR RFC3066 LIKE ZH-CN. ALMOST ALL LANGUAGES SUPPORTED BUT SOME MAY HAVE NO CONTENTprotección en su lugar que está probada y es funcional?
Echemos un vistazo a estos con más detalle a continuación,
14.1) ¿El circuito es seguro, adecuado y capaz?
El circuito existente debe probarse para determinar si es capaz de soportar cualquier adición. La continuidad final del anillo debe verificarse ucantar un ohmímetro calibrado de baja resistencia y las lecturas de resistencia en comparación con los valores esperados, la resistencia de aislamiento debe verificarse para garantizar que cumpla con los niveles mínimos para un circuito saludable como se describe en la Nota de orientación IET 3 y debemos asegurarnos de que nuestras adiciones no afecten negativamente al circuito.

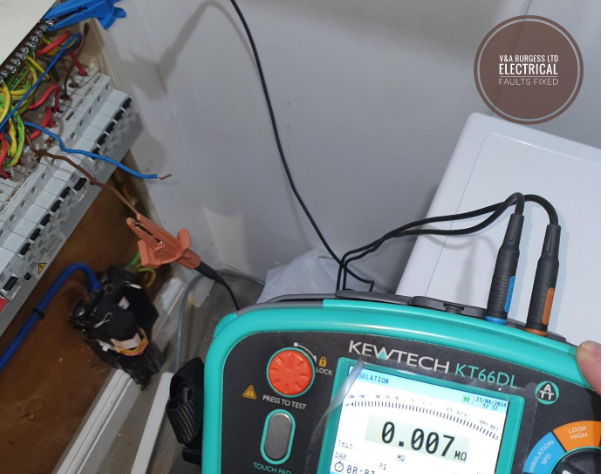

(Foto: Lectura de resistencia de aislamiento deficiente en un circuito final de anillo)
14.2) ¿Son adecuadas las disposiciones de puesta a tierra y unión?
Debemos asegurarnos de que la conexión a tierra y la unión, cuando sea necesario, estén en unINVALID LANGUAGE PAIR SPECIFIED. EXAMPLE: LANGPAIR=EN|IT USING 2 LETTER ISO OR RFC3066 LIKE ZH-CN. ALMOST ALL LANGUAGES SUPPORTED BUT SOME MAY HAVE NO CONTENTre alterar una instalación eléctrica.
14.3) ¿Existe protección RCD?
Presionar un botón de prueba del RCD es una forma insuficiente de verificar el funcionamiento del RCD cuando se trata de cambiar los circuitos eléctricos y agregar a los sistemas eléctricos. Los dispositivos RCD deben probarse de acuerdo conlas regulaciones de cableado y de una manera adecuada como se describe en la Nota de orientación 3. Un dispositivo RCD es un dispositivo importante, que a menudo salva vidas, que debe instalarse en casi todos los circuitos eléctricos.
14.4) ¿Superficie máxima?
Un circuito final de anillo no puede suministrar superficies de suelo masivas, el límite es de 100m2.En la mayoría de los entornos domésticos, esto normalmente no se supera, pero en el caso de instalaciones más antiguas, a menudo vemos un circuito final de anillo que alimenta todas las tomas de corriente en toda la propiedad y cualquier adición puede significar que se requiere un nuevo circuito para tomas de corriente adicionales. En cualquier caso, un solo circuito de anillo para TODAS LAS tomas de corriente tiene un diseño deficiente y es probable que provoque serios inconvenientes ene caso de una falla eléctrica.
Back to top15) Resumen
Como podemos ver en el artículo, hay una serie de consideraciones que deben tenerse en cuenta para los circuitos principales o finales del anillo. Si bien un circuito de anillo instalado correctamente a menudo es seguro, las adiciones con el tiempo pueden provocar peligros potenciales y fallas eléctricas. En general, los circuitos de anillo son seguros y funcionan sin ningún problema, excepto muchosectricians están considerando los beneficios de pasar a circuitos radiales donde la demanda eléctrica no es tan grande. Tales áreas podrían ser enchufes de arriba y enchufes de abajo. Las cocinas y los cuartos de servicio deben alimentarse desde un circuito final de anillo o un circuito radial de 32 amperios debido a los requisitos de energía esperados.
Back to top
