El disyuntor sigue disparándose. Causas eléctricas

Junio de 2024

1) ¿Qué es un disyuntor?

Un disyuntor es un dispositivo dentro de un panel eléctrico o unidad de consumo que evita que ocurra un circuito sobrecargado.

El disyuntor mantiene el flujo de electricidad (o el flujo de corriente eléctrica) a un nivel limitado y desconectará la alimentación supsi hay demasiada corriente.

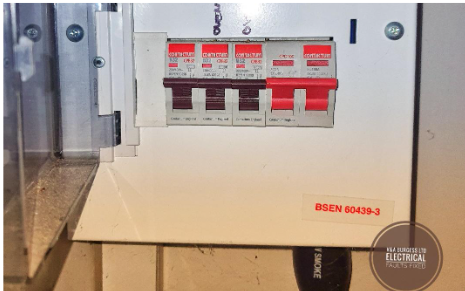

Son dispositivos pequeños y tienen un interruptor en la parte frontal junto con un texto impreso que nos permite ver de qué tipo son, su clasificación y otra información adicional útil.

2) ¿Cómo saber si el interruptor se ha disparado?

Como cada disyuntor tiene un interruptor, si un disyuntor se dispara, es fácil saber cuál es el disparadodisyuntor. El panel de servicio tendrá varios interruptores que se encuentran en una posición particular con el disyuntor disparado en la posición opuesta.

La caja del disyuntor normalmente se encuentra en la misma posición que el suministro eléctrico entrante, el medidor eléctrico y otros equipos eléctricos. Esto podría ser en cualquier lugar de su casa, incluido el garaje, debajo de las escaleras, el sótano (obodega) o cerca de la puerta principal.

3) ¿Por qué se dispara un interruptor y cómo?

Si su disyuntor PRINCIPAL se ha disparado, es probable que se trate de una falla diferente sobre la que puede leer aquí.

El disyuntor supervisa el cable de alimentación del circuito, también conocido como el cable caliente, el cable activo o elconductor. Cuando hay una corriente excesiva, el disyuntor se disparará utilizando uno de dos métodos:

Sobrecarga gradual que resulta en una tira bimetálica que se dobla lejos de dos contactos eléctricos dentro del disyuntor

Y

Condiciones de cortocircuito en las que se produce una corriente de falla muy grande en un circuito que resulta en un funcionamiento rápido y la eliminación de un arco eléctrico dentroel disyuntor.

3.1) Sobrecarga gradual

Cuando hay demasiados aparatos eléctricos o dispositivos eléctricos que se utilizan en el circuito al mismo tiempo, el disyuntor permitirá que fluya más de su corriente nominal durante un corto tiempo antes de dispararse suavemente a la posición de apagado.

Una vez que la tira bimetálica dentro del disyuntor se haya enfriado lo suficiente, volverá asu posición original una vez más tocando ambos contactos eléctricos y permitiendo que el circuito se vuelva a energizar.

3.2) Cortocircuito

Cuando el cable caliente (activo) entra en contacto con el cable neutro en el caso de un cortocircuito en el aparato, el cable o la unión, una sobrecarga repentina causará una gran sobrecarga del circuito y dará como resultado un flujo masivo de corriente eléctrica.

Cuando esto ocurre, el

La tira bimetálica no se dobla, pero un solenoide funciona para desconectar el circuito más rápidamente.

4) Comprobación del cuadro eléctrico o de la caja de fusibles

Asegúrese de mantener un soplete alimentado por batería cerca del panel de disyuntores o de la caja de fusibles en caso de emergencia para permitir una fácil visualización de los disyuntores.

Intente restablecer el disyuntor empujando el interruptor rápidamente a la posición ON (encendido) o UP (arriba). Si el disyuntor se desconecta inmediatamente de nuevo, consulte a un profesionalelectricista para que venga y verifique si hay algún problema.

Los disyuntores ayudan a prevenir incendios eléctricos junto con otros problemas eléctricos, por lo que no es aconsejable reiniciar continuamente un disyuntor. Si un disyuntor se reinicia continuamente sin que se investigue la causa, entonces más damapuede ocurrir a los cables del circuito y al sistema eléctrico de la casa.

5) 9 razones comunes por las que los interruptores de disparo y los disyuntores se disparan

El disyuntor es muy eficaz para evitar que un circuito eléctrico se sobrecaliente o se dañe por sobrecargas excesivas, pero tiene sus limitaciones. Por esta razón, a menudo los disyuntores de la casa por sí solos a menudo no son adecuados paraevitar daños en el cableado de la casa y necesitamos otros dispositivos de protección en la unidad de consumo.

Existen diferentes tipos de dispositivos de protección que protegen contra diversos fallos eléctricos:

• GFCI (Interruptor de circuito de falla a tierra) o RCD(Dispositivo de corriente residual) –Este dispositivo protege contra fallas a tierra, descargas eléctricas, fallas de aislamiento de cables y más.
• AFCI (interruptor de circuito de falla de arco) o AFDD (dispositivo de detección de falla de arco): este dispositivo protege contra la formación de arcos eléctricos y ofrece una mayor protección contra posibles incendios eléctricos
• SPD (dispositivo de protección contra sobretensiones)
•

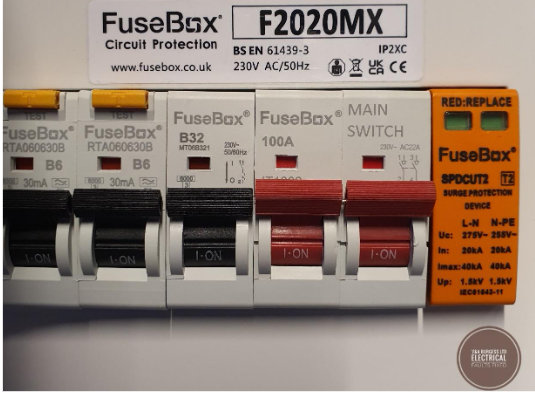

(Un dispositivo de protección contra sobretensiones (SPD) en una unidad de consumo: lado derecho)

Todos estos dispositivos se conocen colectivamente como interruptores de disparo o dispositivos de protección. Hay varias razones comunes por las que estos dispositivos se dispararían:

1. Fallas de tierra
2. Cortocircuito
3. Aparato defectuoso
4. Descarga eléctrica
5. Circuito sobrecargado
6. Cableado defectuoso
7. Entrada de agua
8. Arco eléctrico
9. Conexiones sueltas

1 – Cuando hay corriente eléctrica que fluye a tierra, esto generalmente disparará un dispositivo AFCI o GFCI. En sistemas donde no hay AFCI o GFCI una electrificación suficientese necesitaría una corriente de cal que fluya a tierra para disparar un disyuntor.

2 – Las condiciones de cortocircuito dispararán un disyuntor, AFCI o GFCI. Cuando se produce un daño en un cable, como un clavo clavado en una pared, una gran corriente eléctrica fluirá y será tratada por uno de estos dispositivos de protección en el panel eléctrico.

3 – Los problemas con el electrodoméstico pueden provocarinterrupción eléctrica. Una tostadora es un electrodoméstico de cocina común que puede hacer que los interruptores de disparo se disparen. En el Reino Unido hay fusibles contenidos en las tapas de enchufe del aparato y, en ciertas condiciones de falla eléctrica, los fusibles se fundirán. Es más probable que el cuadro eléctrico dispare el circuito enya que el panel tiende a ser más sensible.

4 – La descarga eléctrica puede ocurrir cuando los electrodomésticos fallan, se producen daños menores en los cables o cuando las manos mojadas tocan las partes eléctricas. En estas condiciones, solo una pequeña corriente eléctrica fluirá a través del cuerpo humano, PERO casi siempre es suficiente para ser detectada por un dispositivo AFCI o GFCI.

Este dispositivo interrumpirá el circuito particular from que se ha recibido el choque. Se debe tener mucho cuidado al restablecer un interruptor después de una descarga eléctrica. Es aconsejable consultar a un electricista calificado para revisar las cosas antes de reiniciar un dispositivo en la unidad de consumo o en el panel eléctrico.

5 – Un circuito sobrecargado es el resultado de colocar demasiada carga eléctrica en el circuito. Las razones más comunes de esto son un circuito deficientediseño, lo que resulta en el uso de demasiados electrodomésticos al mismo tiempo.

Los enchufes de cocina son una fuente común de sobrecarga en los hogares. Hay muchos electrodomésticos grandes y dispositivos de alta potencia en el entorno de la cocina que pueden resultar en demandas excesivas de energía eléctrica en el circuito.

6 – Cableado defectuosopuede disparar casi cualquier dispositivo de protección eléctrica en la unidad de consumo o en el panel eléctrico. El cableado puede fallar en cualquier momento, pero en las casas más antiguas esto puede ser el resultado de una red de cables envejecida, siendo el aislamiento del cable degradado la causa más común.

En las casas más nuevas, es más probable que ocurra un problema de cableado defectuoso detrás de una toma de corriente, un interruptor o una unión que en una sección decable rical en sí.

7 – La entrada de agua es una causa muy común de problemas eléctricos. Las luces de seguridad exteriores son un punto de falla común. Donde se instala un panel eléctrico moderno, a menudo puede detectar cuando el agua ha entrado en una caja de conexiones exterior, enchufe eléctrico o sistema de iluminacióny apagará el suministro para evitar daños y descargas eléctricas.

8 – El arco eléctrico es una situación en la que el daño al cableado o las conexiones sueltas pueden resultar en una resistencia muy alta al flujo de corriente. El crujido que se escucha en el arco eléctrico es la electricidad saltando la brecha y rompiendo la resistencia del aire. Las temperaturas generadas a partir de esta situación pueden causar fácilmente unafuego.

9 – Las conexiones sueltas son una causa común de que los enchufes se quemen y pueden provocar incendios eléctricos, especialmente cuando el panel eléctrico o la unidad de consumo son muy antiguos.

6) Resumen

Puede haber muchas causas para un disyuntor que sigue disparándose. Si hay una a href="https://www.electricalfaultsfixed.com/blog/trip-switch-burn-out-why-circuit-breaker-keeps-tripping "> olor a quemado que ocurre al mismo tiempo, entonces es mejor llamar a un electricista con licencia de inmediato para investigar el problema.

Una conexión suelta es una de las razones más comunes por las que se produce un calor excesivo y un olor a quemado. Mientras que un disyuntor disparado resulta en un inconveniente y temporcorte de energía, es importante comprender las razones, los peligros eléctricos que podrían estar presentes y la medida de seguridad correcta a tomar.
